流量阀

Z2FS系列叠加式双单向节流阀

◆说    明

——用于有两个工作油口的主流量或先导流量限制。

——适合于垂直叠加装配。

——进口或出口节流控制。

Z2FS……型节流阀是双单向叠加式节流阀,用来控制一个或两个工作油口的主流量或先导油流量。可同时连接工作油腔的两条油路。

两个对称的单向节流阀在一个方向上通过调整节流口截面积大小调节流量,在另一个方向上通过单向阀回油。通过选择不同的安装位置(6通径) ,或不同型号( l0、16、22通径)实现进口或出口节流。

主流量控制: 装在换向阀和底板之间。

先导流量控制:装在先导阀和主阀之间。

Z2FS……型节流阀通径分为6 10 16 22四个规格

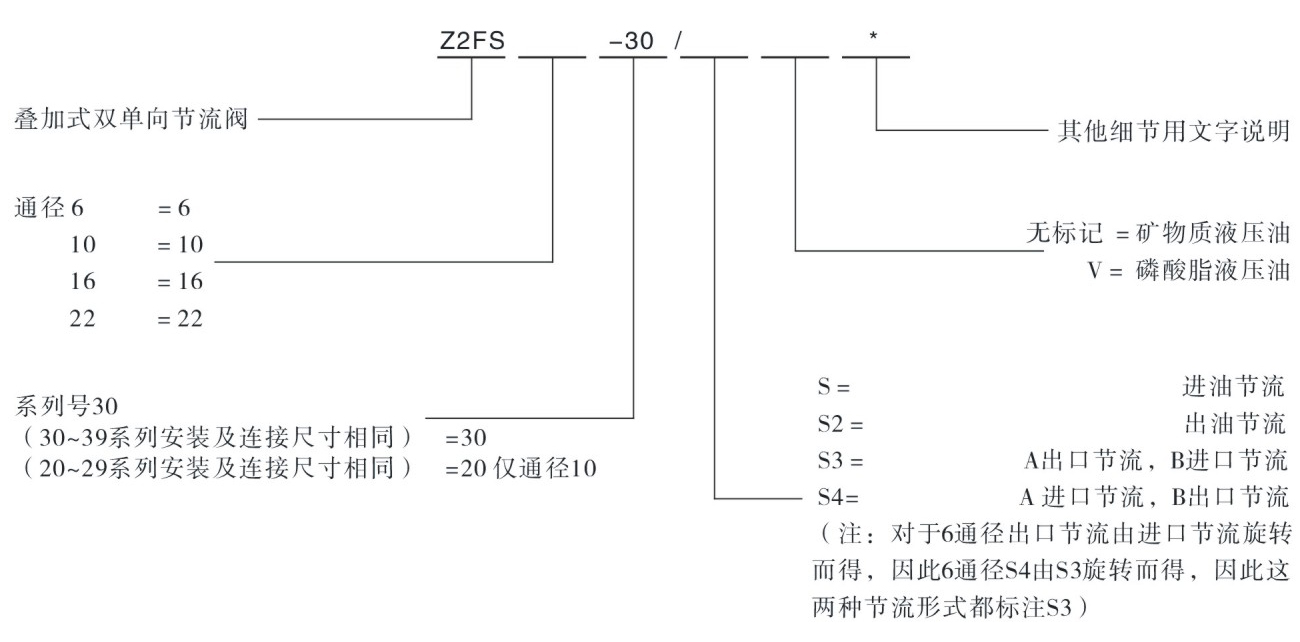

具体型号分为：

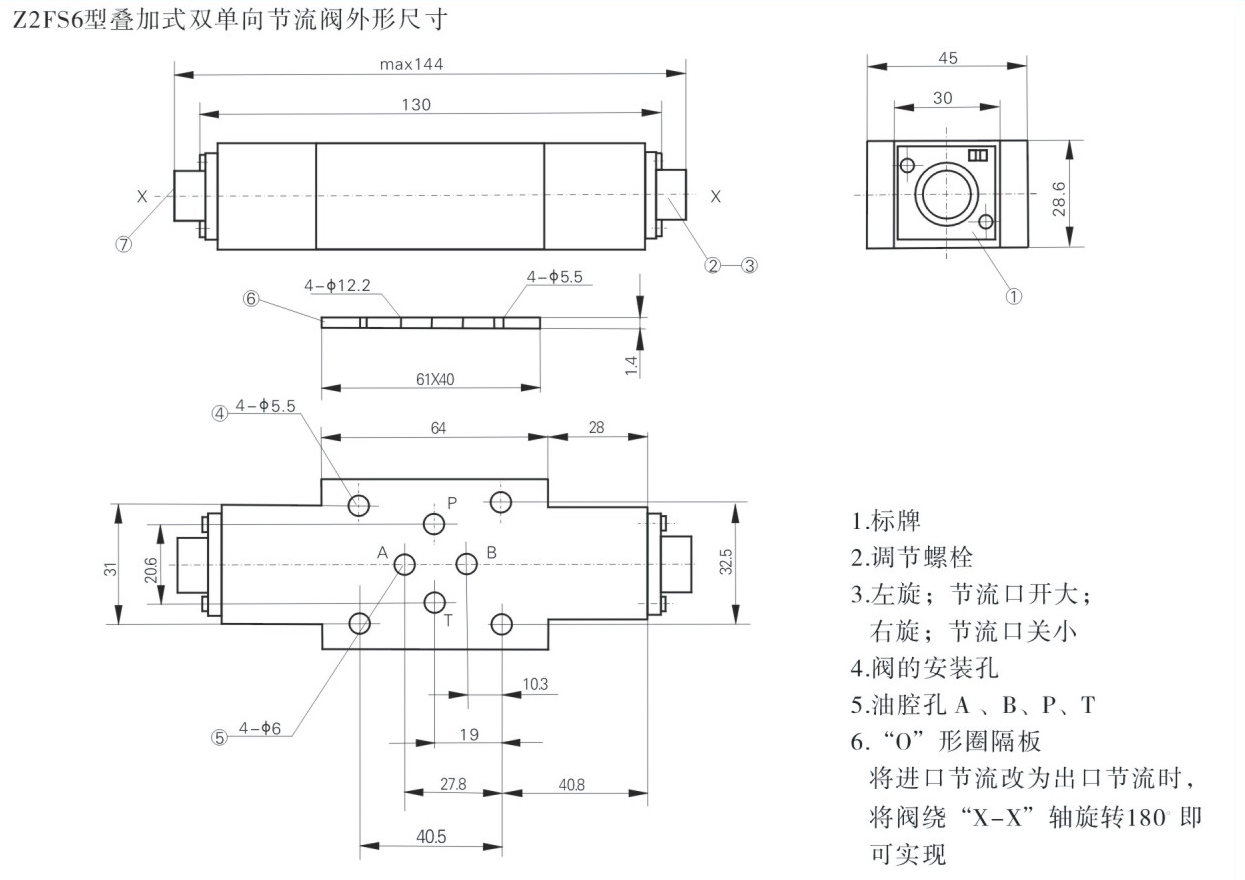

Z2FS6-30/S Z2FS6-30/S2 Z2FS6-30/S3 Z2FS6-30/S4

Z2FS10-20/S Z2FS10-20/S2 Z2FS10-20/S3 Z2FS10-20/S4

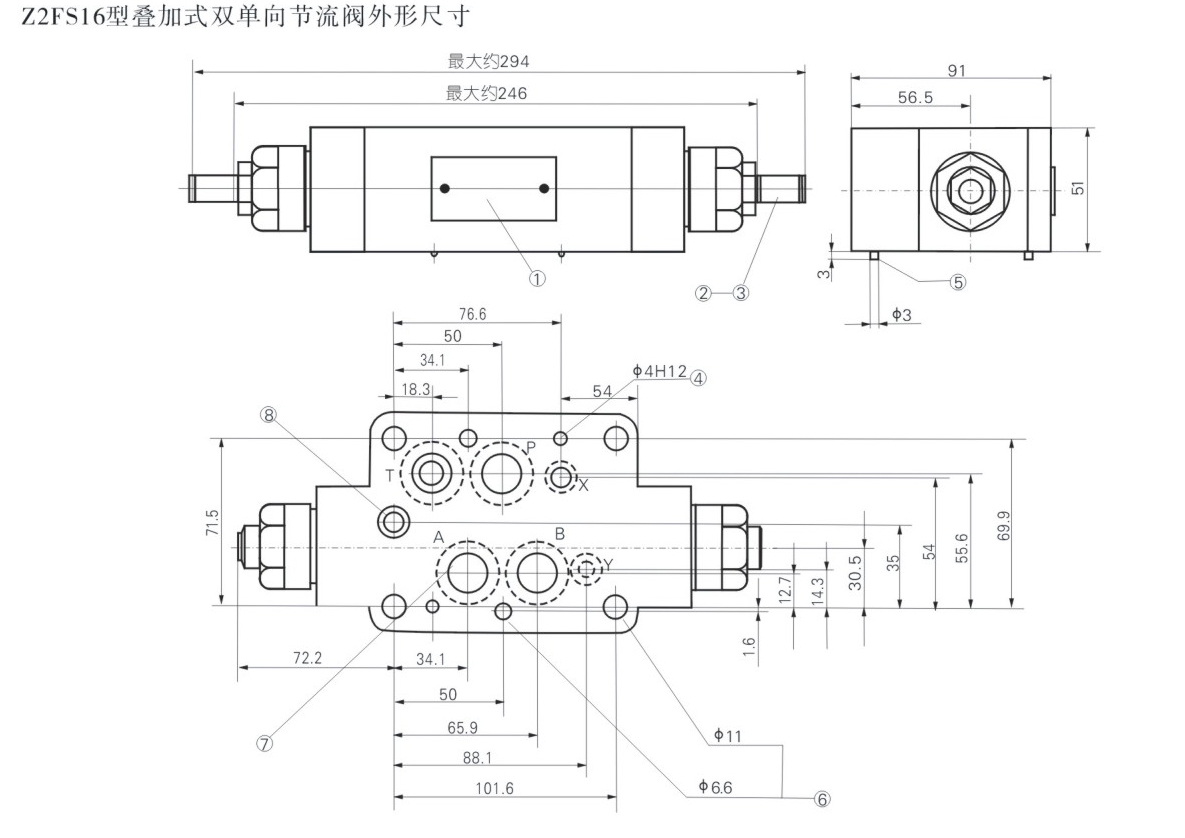

Z2FS16-30/S Z2FS16-30/S2 Z2FS16-30/S3 Z2FS16-30/S4

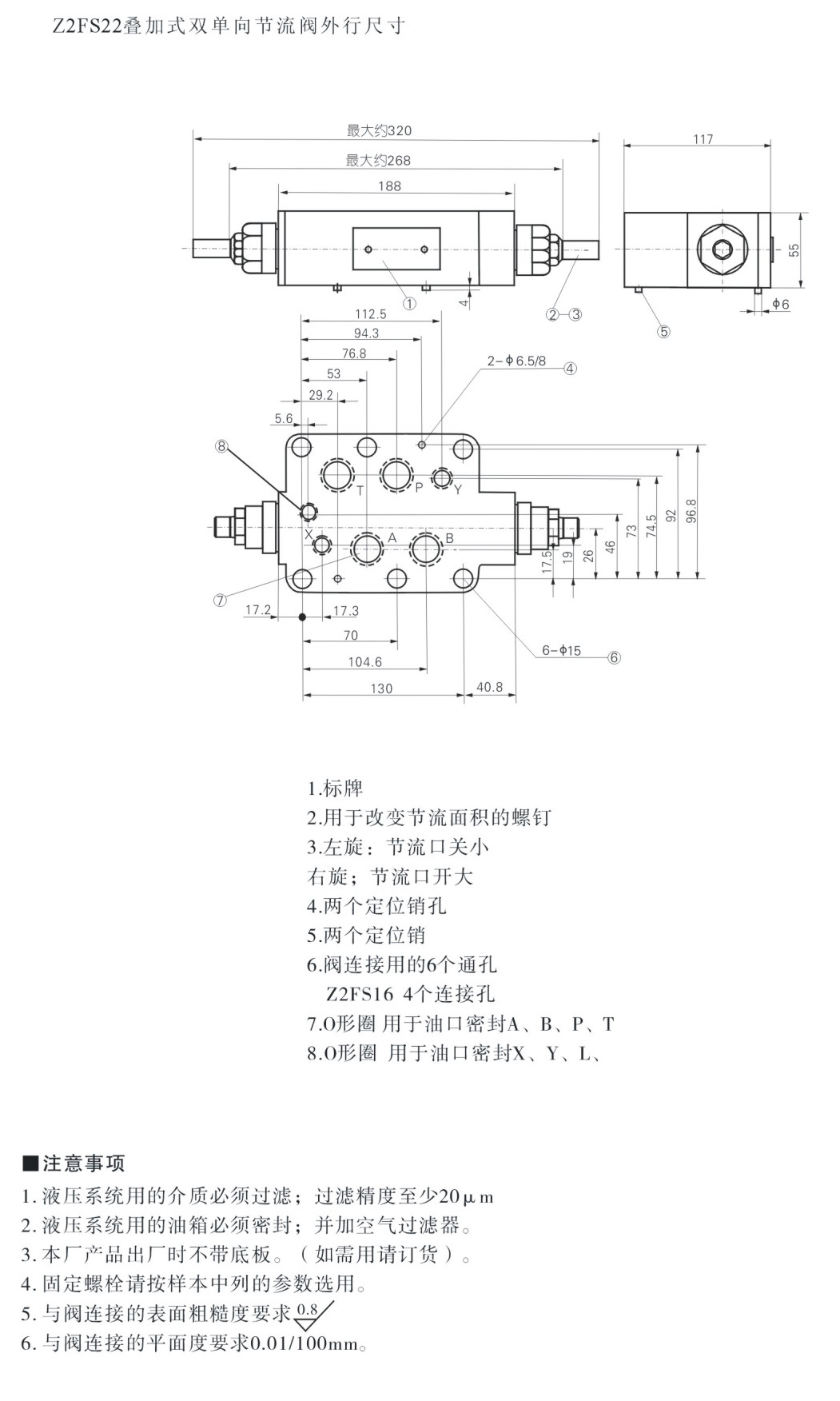

Z2FS22-30/S Z2FS22-30/S2 Z2FS22-30/S3 Z2FS22-30/S4

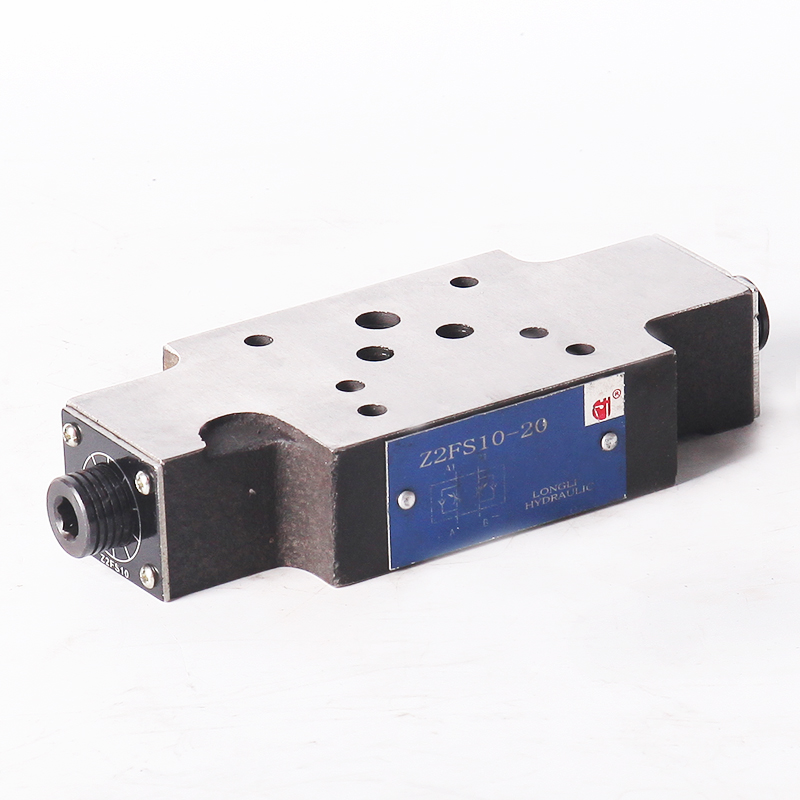

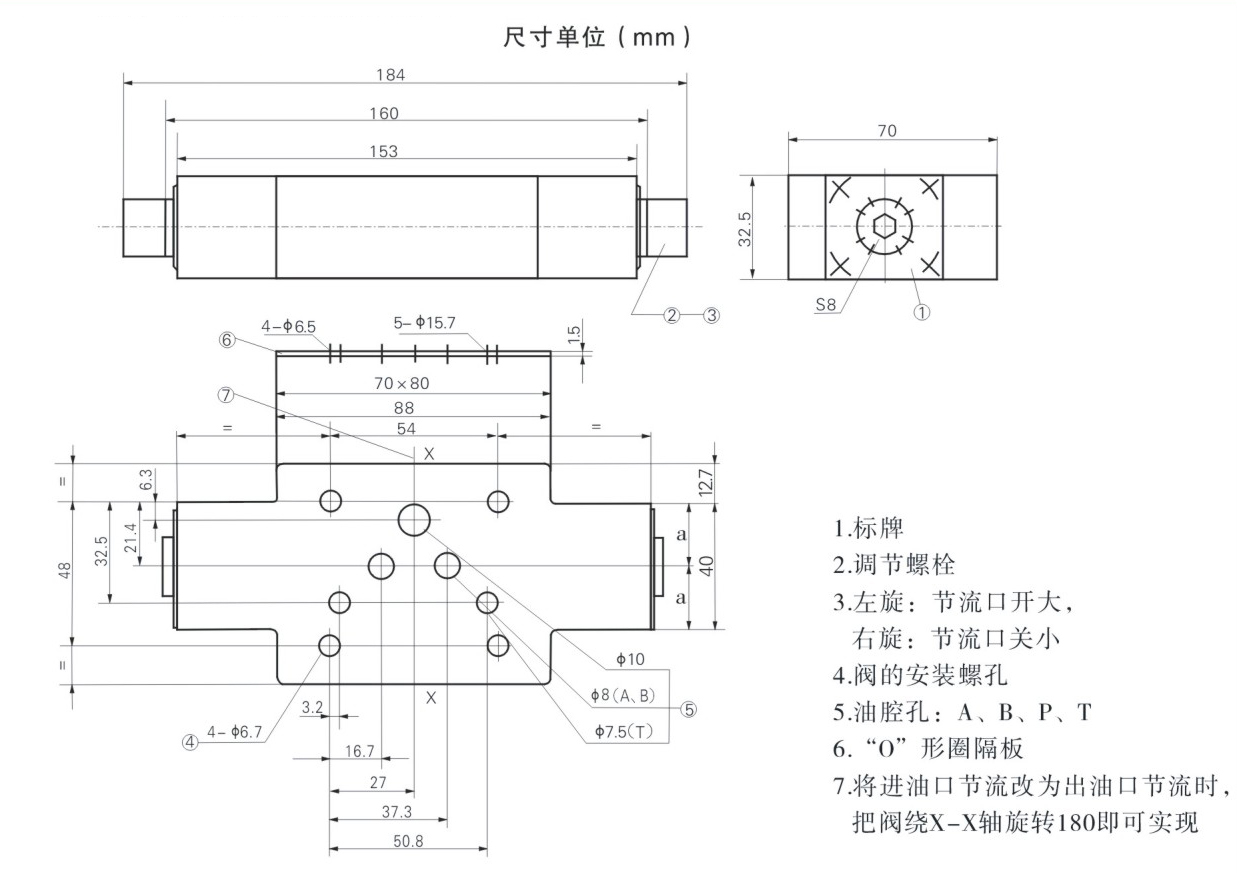

Z2FS10
