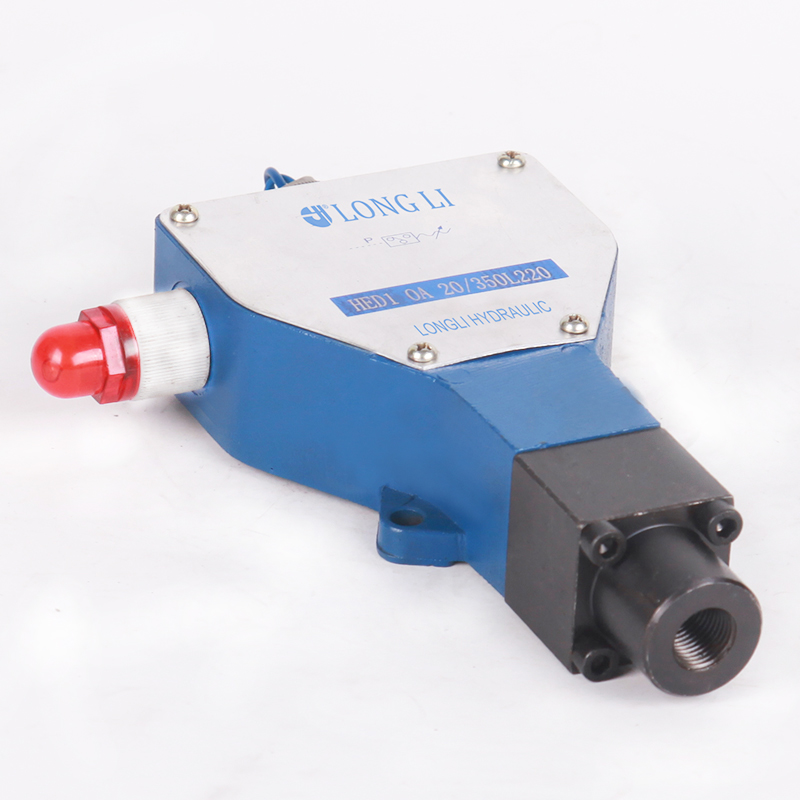

压力继电器HED1K/O

◆说    明

HED1型电液压力继电器为柱塞式压力继电器 。

其组成主要包括壳体,微动开关 ,调整螺钉 ,推杆, 柱塞和弹簧。

HED1型压力继电器是根据压力设定值来切换电路的通断。电路端子用绝缘罩作保护。

被监控的压力作用在柱塞上。柱塞克服无级可调的弹簧的弹簧力，使推杆将柱塞的运动传给微动开关。这可使电路接通或断开。机械止动在压力过高时起保护作用。

切换压力值的调整

为调整切换压力,须先拆下铭牌并松开螺钉 ,通过旋动调整螺钉来设定切换压力,最后用无头螺钉锁定调整螺钉 ,并装回铭牌。
