压力阀

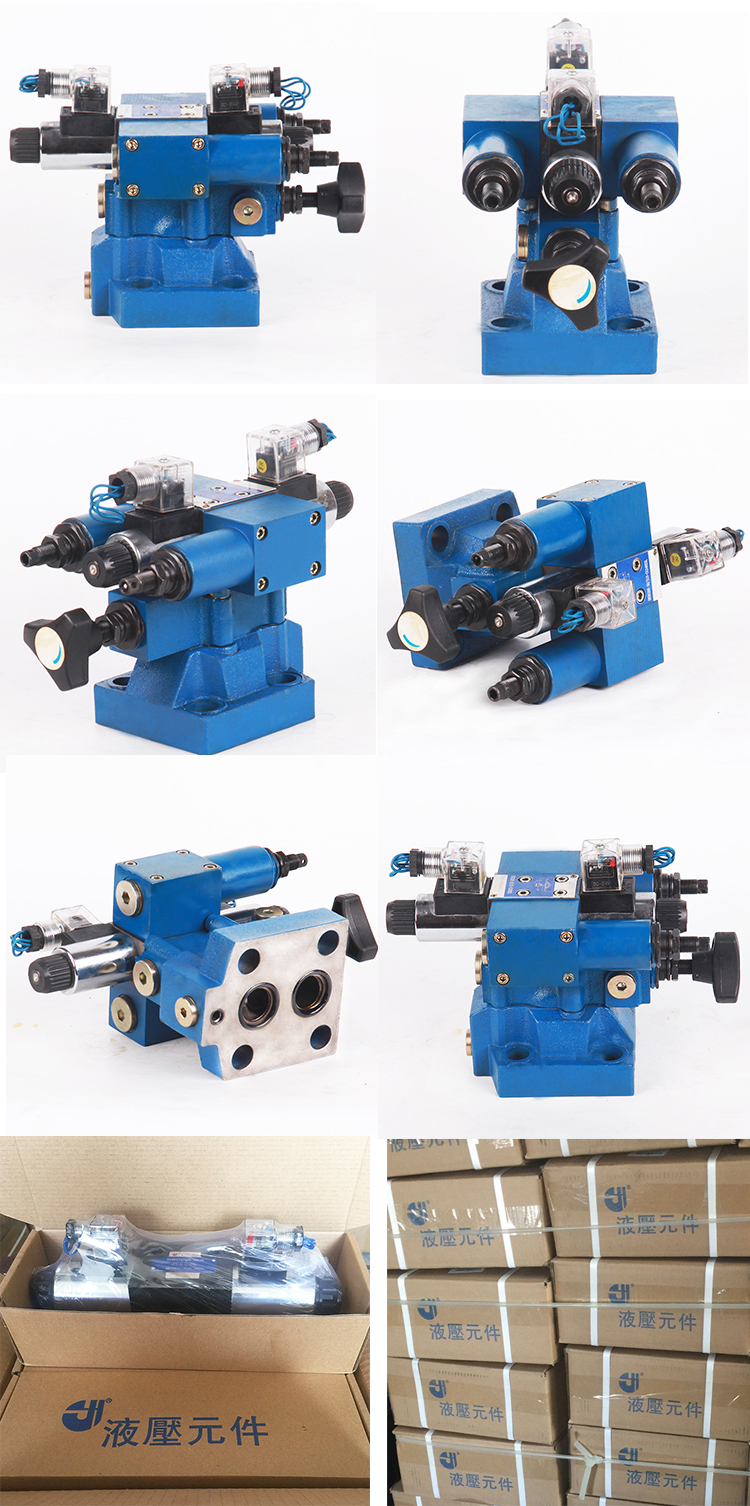

多级阀DB3U系列

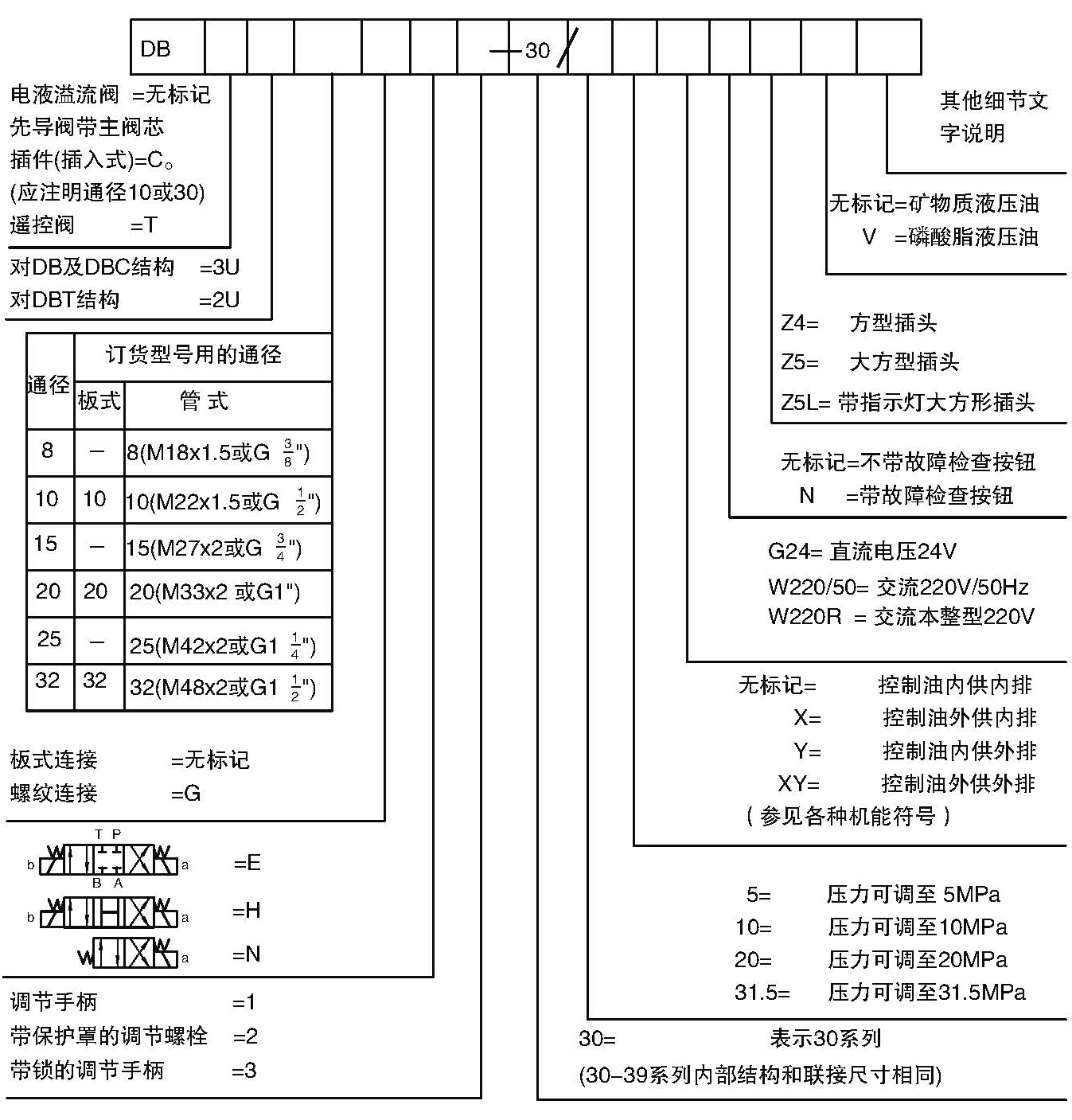

◆说    明

 ——底板连接

 ——插装式连接

 ——两级调定或三级调定压力用电磁换向阀控制

 ——压力调节方式

 ——手柄

 ——带保护罩的内六角调节螺钉

 ——带锁手柄

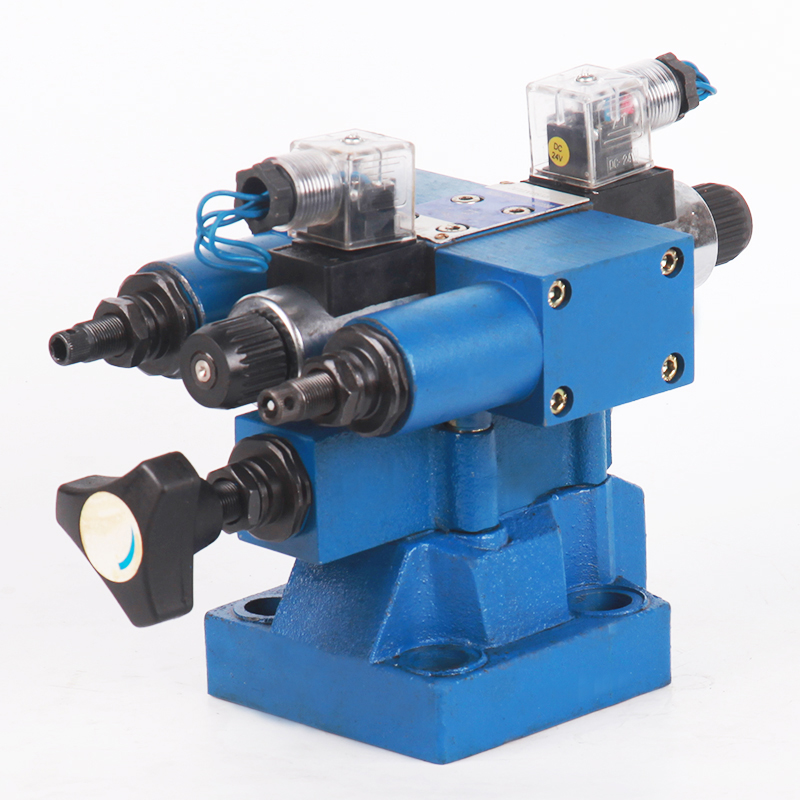

 DB3U型阀是先导控制的二级同心式多级溢流阀(二级或三级),主阀和先导阀均为锥阀式结构。用来控制系统的压力,通过电磁换向阀可以控制系统的压力实现三级变化或多级变化。DB3U主要由主阀、5通径三位四通或二位四通电磁阀和三个先导阀组成。导阀Ⅰ、Ⅱ、为直动型溢流阀。在电磁换向阀断电时；A腔压力由导阀控制。A腔的压力油作用在主阀芯下端的同时,通过阻尼器、和通道和作用在主阀芯上端和先导阀的锥阀

上。当系统压力超过弹簧调定的压力时,锥阀被打开,同时主阀芯上端的压力油通过阻尼器、通道、弹簧腔及通道流回油箱(控制油内排型)或通过外排口流回油箱(控制油外排型)。这样压力油通过阻尼器.时在主阀芯上产生一个压力差, 主间芯在此压差的作用下打开,在调定的压力下压力油从A腔流到B腔。

 当电磁铁a通电情况下:A腔压力由导阀Ⅱ控制。当电磁铁b通电时: A腔压力由Ⅰ控制。先导阀(7)的调定压力一定要高于先导阀Ⅰ和Ⅱ的调定压力。

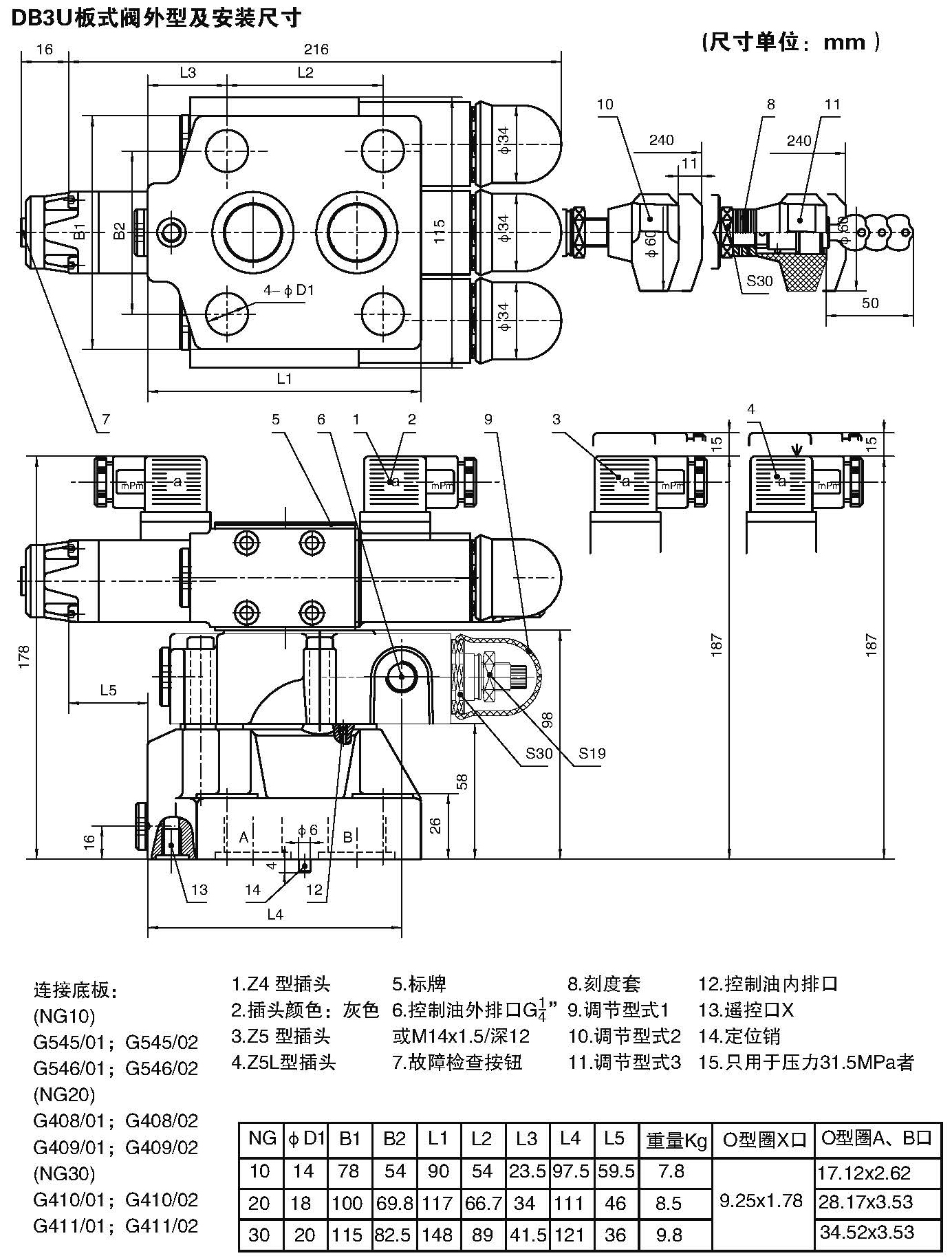

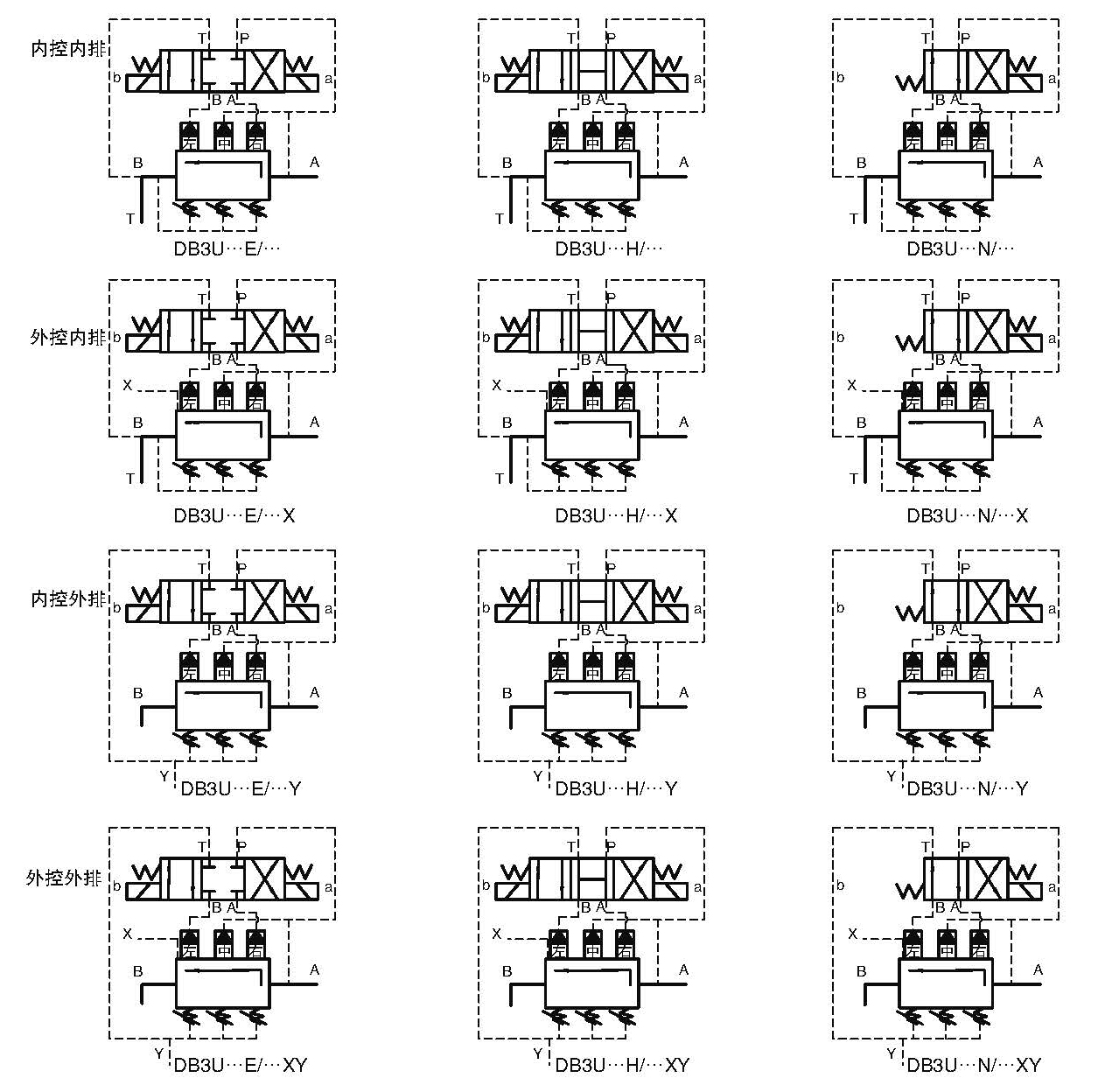

 控制油有四种不同的型式:内供内排、内供外排、外供内排、外供外排。(详见控制油型式图形符号)

 DBT2U型遥控型:该阀由一个电磁阀和三个导阀组成。用来远程控制系统的压力。电磁铁通电时可实现两级压力变化。不通电的情况下,系统压力由主溢流阀本身调定。

 DB3U溢流阀可实现三级或更多级压力变化。使液压系统的控制简单化,结构更加紧凑。主要应用于液压系统的有级压力控制。
